Strahlungsheizung

Infrarot - Dunkelstrahler (IR-Strahler) erzeugen wie die Sonne langwellige Wärmestrahlung im unsichtbaren Frequenzbereich. Nur die angestrahlte Oberfläche wird erwärmt, nicht die Luft. Somit gibt es nur geringe Temperaturunterschiede zwischen Fußboden und Decke und damit sind sie auch ideal für mittel und schlecht wärmegedämmte Gebäude.

Diese Heizsysteme arbeiten sehr geräuscharm und verursachen kaum Luft- und damit Staubbewegungen. Es sind sowohl komplette Hallen, aber auch nur einzelne Arbeitszonen durch Strahler an der Decke oder auch an der Wand beheizbar. Kombinationen mit Warmluft- und Lüftungsgeräten, auch nur Deckenventilatoren sind manchmal sinnvoll. Es stehen verschiedene Strahlertypen zur Auswahl:

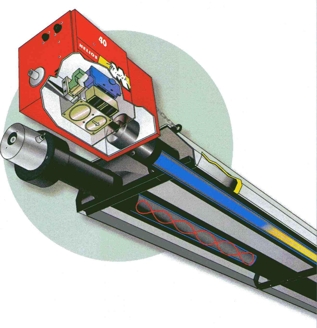

Die Helios sind klassische Infrarot - Dunkelstrahler (IR-Strahler). Brenner, Strahlrohre, Reflektor und Abgasventilator werden separat unter der Decke oder an der Wand montiert. Die Strahler können ohne (Wirkungsgrad = 55%) und mit Isolierung (Wirkungsgrad = 65%) des Reflektors, sowie mit zweistufigen Brenner geliefert werden. Die Temperaturregelung erfolgt mit einfachem Thermofühler zur Ermittlung der Lufttemperatur oder zusätzlichem Schwarzkugelthermostat zur Emissionsmessung in der Logik- Helreg- Programmschaltung. Auch mittels BUS- Schnittstelle kann jeder Strahler ferngesteuert werden - nur im System Helreg möglich.

Es stehen zwei Grundvarianten zur Verfügung: Typ U - in U-Form und Typ I - linear gestreckt

HELIOS 33-UD und 50-UD sind durch Wärmerückgewinnung (Rekuperation) aus den Abgasen äußerst wirtschaftlich bei niedrigsten Emissionswerten. Durch das Vorwärmen der Verbrennungsluft wird der Energieträger Gas viel besser ausgenutzt als herkömmlich= Wirkungsgrad bis zu 93,7%. Die Strahlrohre erreichen schneller die gewünschte Temperatur. Das reduziert die Betriebsdauer und somit die Kosten. Auch diese IR-Strahlertypen werden in hervorragender Qualität nach überzeugender Konstruktion, jedoch konzeptbedingt ausschließlich in U-Form und 2-stufig in der Heizleistung gefertigt. Sie können nur mit Isolierung des Reflektors geliefert werden.

Technische Angaben - HELIOS auch als zweistufige Geräte, Bezeichnung dann z. B. 10-LUD, 30-ID mit und ohne isoliertem Reflektor lieferbar
Typ	Nenn-leistung kW	elektrische Leistung W	Verbrauch Erdgas H maximal m³/h	Verbrauch Propan/Tankgas maximal kg/h	Gewicht kg	Länge gesamt m	Länge Strahlrohr m
10-LU	11,5	100	1,26	0,91	84	5,3	4,5
20-LU	19,7	100	2,26	1,63	118	6,8	6,0
30-LU	30,3	100	3,46	2,48	135	8,3	7,5
40-LU	37,6	100	4,27	3,09	169	9,8	9,0
50-LU	45,4	100	5,47	3,94	196	11,3	10,5

10-I	10,6	100	1,26	0,91	74	7,0	6,0
20-I	21,3	100	2,51	1,81	110	10,0	9,0
30-I	32,4	100	3,84	2,74	122	13,0	12,0
40-I	36,5	100	4,33	3,11	165	16,0	15,1

Technische Angaben - HELIOS – 33 UD+ und 50 UD+ generell nur zweistufig und mit isoliertem Reflektor
33-UD	33,3	100	3,45	2,66	168	11,3	10,7
50-UD	49,8	100	5,20	3,94	225	15,2	14,6

Gerade beim Einsatz von Infrarotstrahlern erfolgt oft eine falsche Beratung. Zwar ist diese Heizungsart sehr preiswert in der Investition und auch dem Betrieb, doch leider nicht für alle Zwecke gut geeignet. Es werden nämlich lediglich die angestrahlten Gegenstände erwärmt (mitunter bei geringem Abstand viel zu sehr) und alle im "Schatten" liegenden Teile bleiben kalt. Natürlich erwärmt sich die Raumluft auch sehr langsam und nur minimal infolge geringer Thermik.

Es können Temperaturen von über 500°C am Strahlrohr auftreten. Daher ist der Einsatz in Räumen mit brennbaren Gegenständen besonderen Bedingungen unterworfen. Im Zweifelsfall sollte immer ein brandschutztechnisches Gutachten eingeholt werden.

Die Mindestraumhöhe für den kleinsten Strahler beträgt 3,50 Meter. Nur so kann die maximal zulässige Immission auf den bestrahlten Flächen eingehalten werden. In Hochregallagern können dagegen Strahler bis zu 15 Metern Höhe montiert werden.

In Kfz-Werkstätten und Garagen ist insbesondere zu beachten, daß der Strahler nicht über einem Stellplatz oder gar über der Hubbühne montiert wird. Über Hallenkränen sind bauseitig Abschirmungen gegen zu große Wärmeeinstrahlung auf Kabelbahnen o. Ä. zu montieren.

Für private Werkstätten und Garagen sind infolge der geringen Deckenhöhe Strahler meist nicht geeignet.

In staubbelasteten Räumen muß der Brenner seine Verbrennungsluft von außen erhalten. Die Abgase können durch eine angrenzende Außenwand (nicht auf das Nachbargrundstück oder öffentliches Gelände) oder über Dach abgeleitet werden.

Am besten nehmen Sie vor unserer Angebotserstellung mit Ihrem zuständigen Bezirksschornsteinfeger bzw. Kaminkehrer Kontakt auf. Dieser muß immer ortsfeste Feuerstätten genehmigen und kann Sie auch gut beraten.

Am besten, Sie senden uns Ihre Handskizze mit den Maßen per E-Mail. Dann erstellen wir Ihr maßgeschneidertes und preiswertes Angebot.
